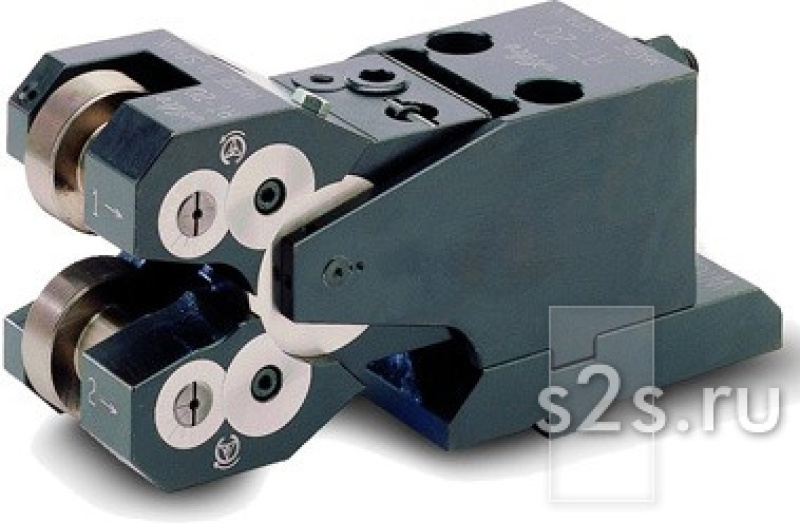

Державка роликов резьбонакатных
Поиск
Zhv производства чешской компании Narex MTE, предназначенных для накатывания (холодного пластического деформирования) стандартных метрических резьб на токарных, револьверных или сверлильных станках.
Описание державок (головок) Zhv
Головки серии Zhv (иногда обозначаются как ZHV или ZhVO) являются фиксированными — это означает, что один корпус головки рассчитан на определенный диапазон диаметров резьбы (например, от 6 мм до 10 мм), а для каждого конкретного размера (например, М8 или М10) требуется свой комплект роликов.
Это отличается от самооткрывающихся головок (например, С225-2В), которые автоматически размыкаются после прохода резьбы.
Характеристики и примеры моделей серии Zhv:
Модель головки Narex Диапазон резьб, мм Диаметр хвостовика Размеры роликов (примерно) Примечание
Zhv 6-10 М6, М8, М10 20 мм Dнар 36 мм Использует 3 ролика
Zhv 10-14 М10, М12, М14 20 мм Dнар 40 мм Использует 3 ролика
Zhv 16-20 М16, М18, М20 25 мм Dнар 48 мм Использует 3 ролика
Zhv 20-30 М20, М22, М24, М27, М30 32 мм Dнар 54 мм Использует 3 ролика
Принцип работы и комплектация
Державка (корпус головки): Это основной узел, в который устанавливаются ролики.
Ролики резьбонакатные: Для каждого конкретного размера и шага резьбы (например, М10х1.5) требуется свой комплект из трех роликов.
Накатывание: Процесс происходит за счет вдавливания профиля роликов в заготовку, что изменяет структуру металла (холодная деформация).
Применение: Используются для получения прочной, точной резьбы на деталях из пластичных материалов (сталь с пределом текучести до 700 МПа).
