Плашка круглая резьбонакатная М6
Поиск

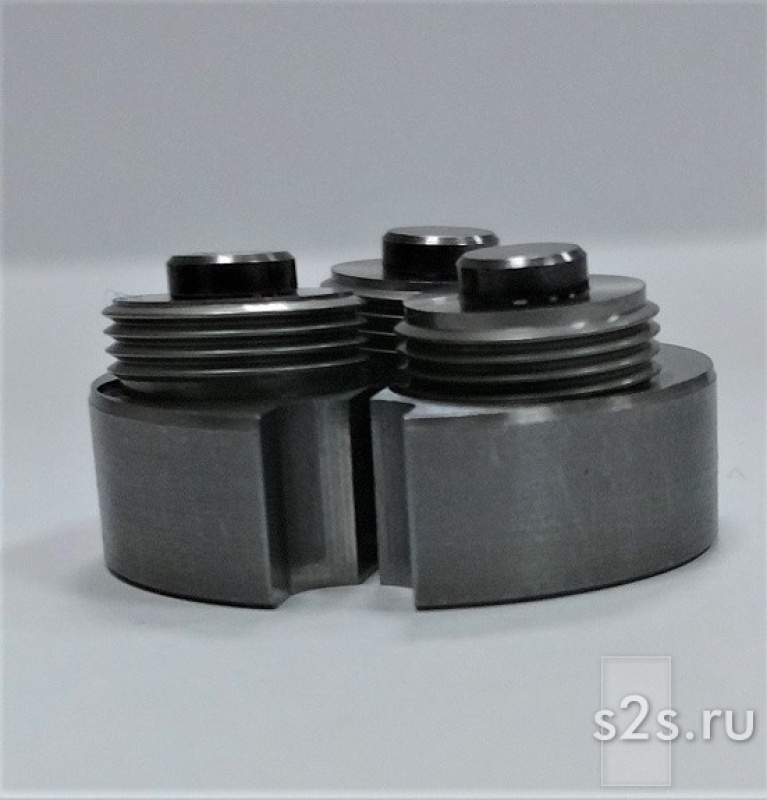

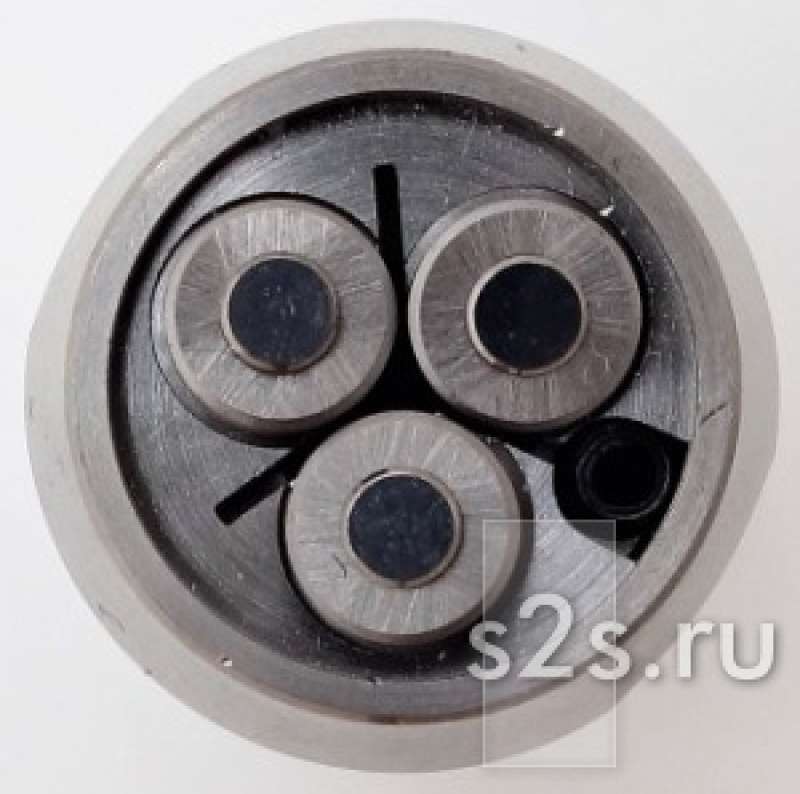

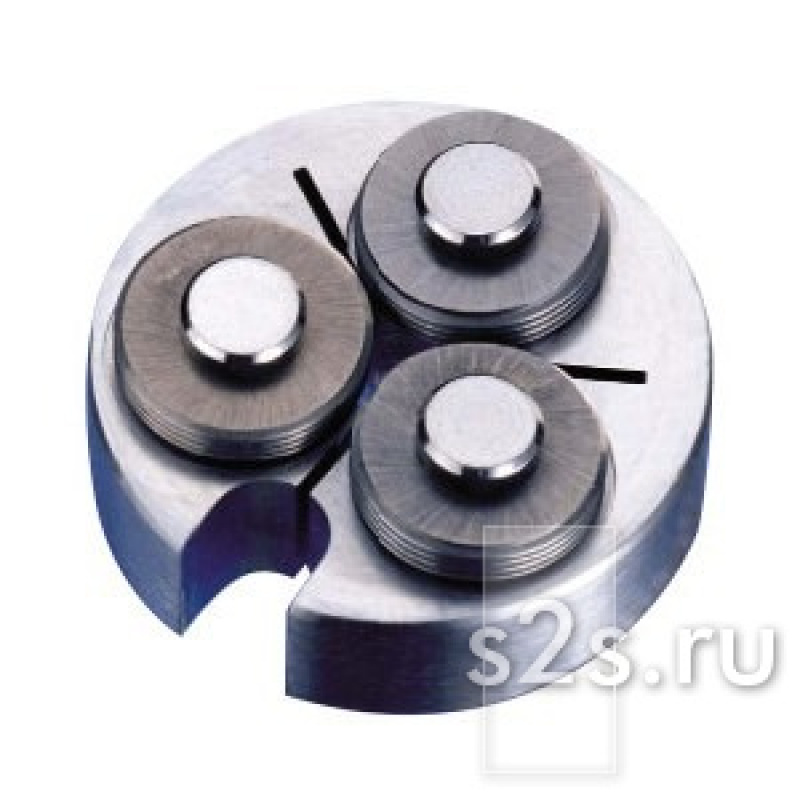

Круглая резьбонакатная плашка М6
(бесстружечная) изготавливается строго по ГОСТ 21903-76 (для метрической резьбы).
Это деформирующий станочный инструмент, который предназначен для создания сверхпрочной резьбы на токарных автоматах, револьверных и универсальных станках без образования стружки.
Главные технические параметры плашки М6х1.0 по ГОСТ 21903-76
Тип резьбы: Метрическая, правая (основной шаг 1.0 мм).
Диаметр наружный (D): У накатных плашек М6 этот параметр больше, чем у нарезных, и составляет 32 мм (реже встречаются специальные исполнения под оправки 20 или 38 мм).
Толщина плашки (L): Стандартно составляет 16 мм, что обеспечивает достаточную зону для плавного захода и калибровки металла.
Материал: Изготавливается из быстрорежущей стали повышенной износостойкости — Р6М5, Р18 или легированной инструментальной стали марки ХВГ (поскольку при накатке инструмент испытывает огромные сдавливающие нагрузки).
Критически важные особенности работы с ней

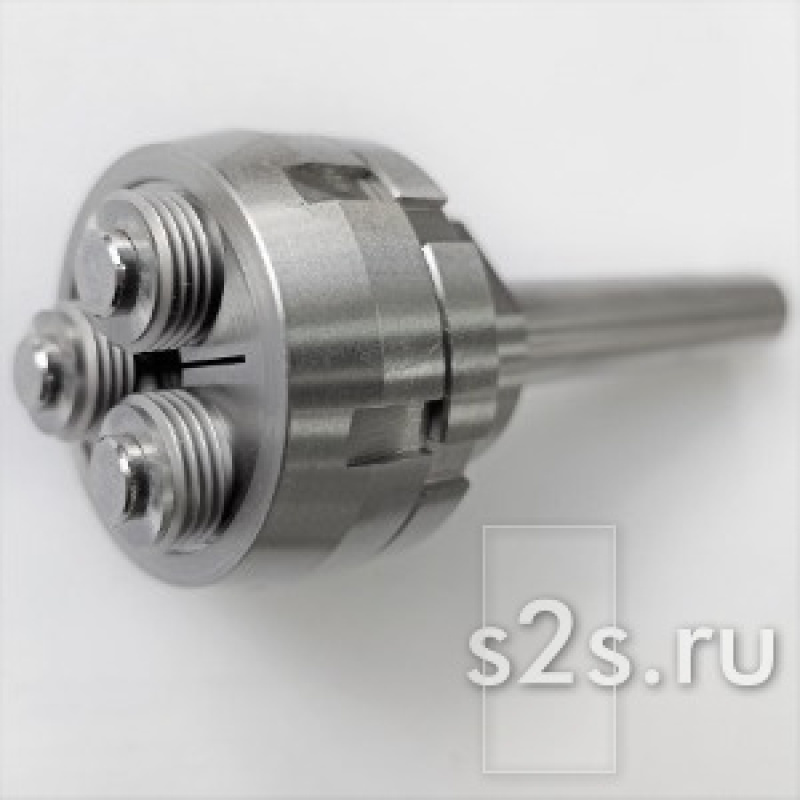

Оправка («плавающий» патрон): Накатные плашки нельзя зажимать в жесткий ручной вороток. На станке они устанавливаются в специальные качающиеся (плавающие) оправки (типа UR32), которые компенсируют несоосность шпинделя и заготовки.
Диаметр заготовки: Под накатку М6 диаметр прутка (шпильки) должен быть строго меньше 6 мм — в пределах 5,35–5,42 мм. При работе металл не срезается, а выдавливается из впадин наружу, заполняя профиль плашки. Ошибка в диаметре прутка приведет к мгновенной поломке инструмента.
Обильная смазка: Процесс требует непрерывной подачи СОЖ или густого масла (сульфофрезол) для снижения трения и предотвращения налипания металла.
