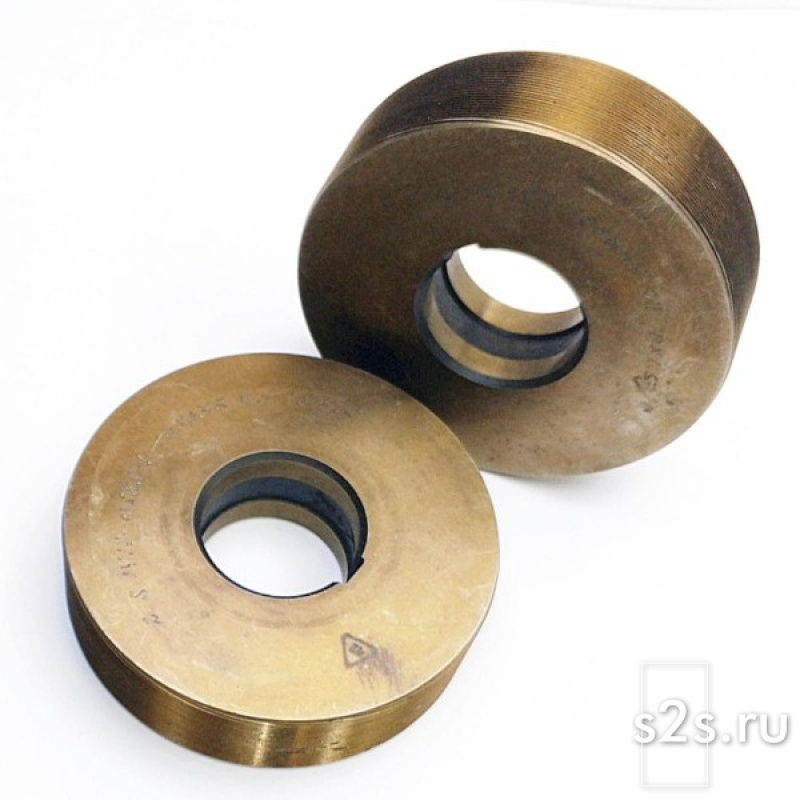

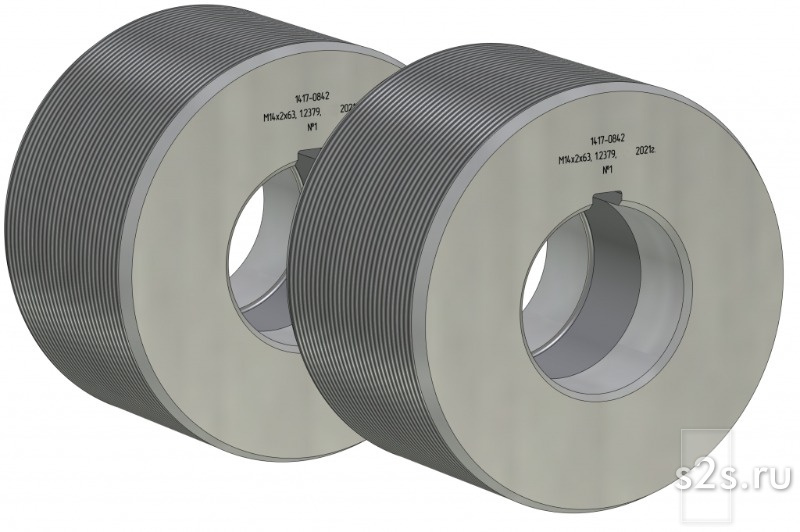

Ролики используются на резьбонакатных станках (АЗКПО), таких как А9518, А9521
Поиск
ролики используются на резьбонакатных станках производства Азовского завода (АЗКПО), таких как А9518, А9521
Сводка по вашим роликам:
Ваши конкретные комплекты закрывают на этих станках следующие позиции:
1417-0482: Резьба М8, шаг 1.25 мм.
1417-0826: Резьба М14, шаг 2.0 мм.
1417-1145: Резьба М20, шаг 1.5 мм.
А-II М20х2,5: Резьба М20, шаг 2.5 мм.
63: Ширина ролика (высота цилиндра) — 63 мм.
Х6ВФ: Инструментальная легированная сталь. Обладает высокой прочностью и сопротивлением к истиранию.
Ф130: Наружный диаметр ролика (примерно 130 мм).
ф54: Посадочное отверстие (диаметр вала станка).
h63: Высота (ширина) ролика — 63 мм.
Список резьбонакатных роликов для станков А9518 и А9521
Обозначение комплекта Типоразмер резьбы Шаг, P (мм) Наружный диаметр, D (мм) Посадочный диаметр, d (мм) Ширина, B (мм)
1417-0487 M6 x 1.0 1.0 128.162 54 63
1417-0628 M8 x 1.25 1.25 128.162 54 63
1417-0744 M10 x 1.5 1.5 128.162 54 63
1417-0803 M12 x 1.75 1.75 128.162 54 63
1417-0846 M14 x 2.0 2.0 128.162 54 63
1417-0863 M16 x 2.0 2.0 134.046 54 63
1417-0985 M18 x 2.5 2.5 134.046 54 63
1417-1033 M20 x 2.5 2.5 140.404 54 63
1417-1110 M22 x 2.5 2.5 140.404 54 63
1417-1145 M20 x 1.5 1.5 134.046 54 63
1417-1181 M24 x 3.0 3.0 140.404 54 63
Обратите внимание: Станки А9518 и А9521 также могут использовать ролики с мелким шагом и другими размерами, которые не указаны в этом общем списке. Главное условие — соблюдение посадочного диаметра 54 мм.
