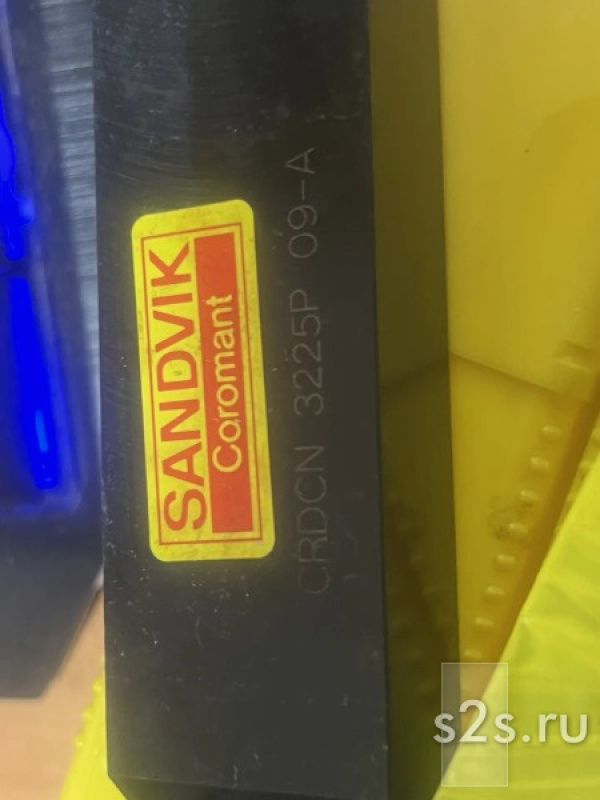

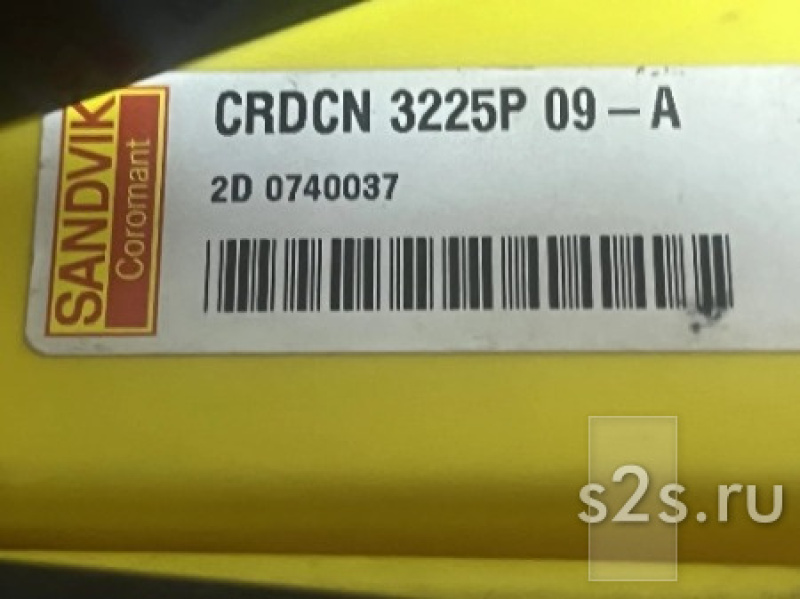

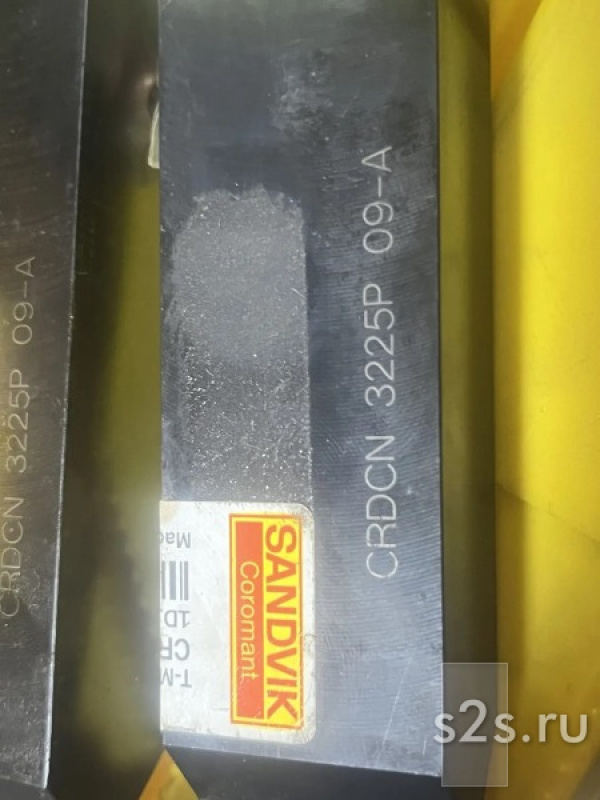

Токарная державка Sandvik Coromant CRDCN 3225 P 09-A
Поиск
Подробная расшифровка маркировки ISO
C — Способ крепления пластины: верхний жесткий клин-прижим (прижим клеммой сверху). Обеспечивает максимальную стабильность режущей кромки в условиях тяжелого прерывистого резания.
R — Форма устанавливаемой пластины: круглая (круг). Дает максимальную прочность витка кромки и вариативность при профилировании.
D — Тип державки по геометрии корпуса (угол подхода к детали равен 45°).
C — Задний угол устанавливаемой пластины: 7°.
N — Исполнение направления резания: нейтральное (N). Резец не имеет наклона влево или вправо, может одинаково эффективно работать в оба направления по траектории ЧПУ.
3225 — Метрическое сечение хвостовика резца: высота — 32 мм, ширина — 25 мм. Промышленный массивный стандарт под мощные токарные суппорты.
P — Общая длина державки инструмента: кодирует стандарт 170 мм.
09 — Размер посадочного гнезда под твердосплавную/керамическую пластину (диаметр круга — 9,525 мм / 3/8 дюйма).
C — Способ крепления пластины: верхний жесткий клин-прижим (прижим клеммой сверху). Обеспечивает максимальную стабильность режущей кромки в условиях тяжелого прерывистого резания.
R — Форма устанавливаемой пластины: круглая (круг). Дает максимальную прочность витка кромки и вариативность при профилировании.
D — Тип державки по геометрии корпуса (угол подхода к детали равен 45°).
C — Задний угол устанавливаемой пластины: 7°.
N — Исполнение направления резания: нейтральное (N). Резец не имеет наклона влево или вправо, может одинаково эффективно работать в оба направления по траектории ЧПУ.
3225 — Метрическое сечение хвостовика резца: высота — 32 мм, ширина — 25 мм. Промышленный массивный стандарт под мощные токарные суппорты.
P — Общая длина державки инструмента: кодирует стандарт 170 мм.
09 — Размер посадочного гнезда под твердосплавную/керамическую пластину (диаметр круга — 9,525 мм / 3/8 дюйма).
